產品簡介

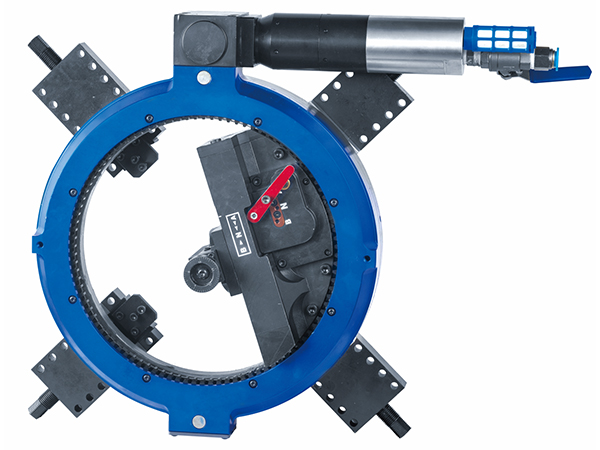

外卡式法蘭端面加工機，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設計理念，每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接，安裝搶修工程，為現場施工提供了更高的安全保障和更高的生產效率。
適用加工法蘭范圍：OD100-3000mm

產品性能
1、機器可在360°范圍內任意安裝，使用范圍更廣；
2、擁有水紋線、平面加工、空轉三個復合進刀機構；
3、橫、縱刀架、進刀手輪帶刻度顯示，調節準確方便；
4、刀具在軸向加工水紋線、平面均可實現自動連續進給，保證加工精度；
5、可選用液壓驅動，數控驅動，動力強勁，滿足不同客戶加工要求；
6、 還可選用氣動馬達驅動，適用防爆現場加工；
7、可實現重載切削，粗加工最大切削深度可達5mm

動力選擇

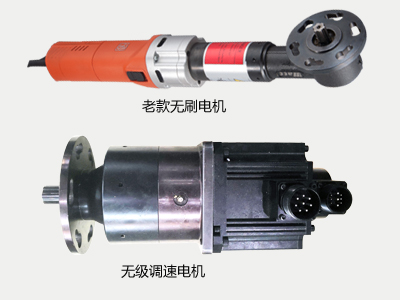

1、電動式：
功率：1.5kw ; 頻率：50HZ 2; 電壓：220V

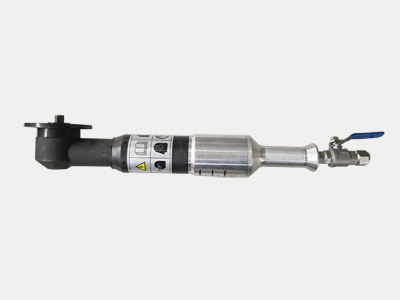

2、氣動式:
壓力：1500-3000L/min@0.63-0.8Mpa
功率：2HP，3HP或4HP

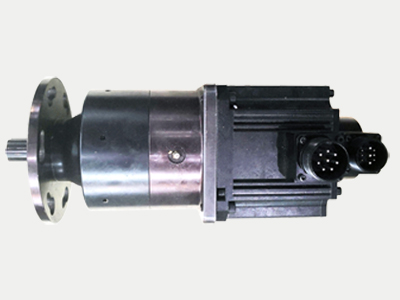

3、數控式:
電壓：380V
頻率：50Hz
功率：2.0KW-3.0KW

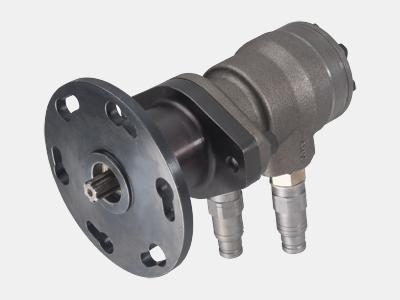

4、液壓式:
液壓要求：28-50L/min @13Mpa；
適配電源：380V 3PH 50/60Hz
額定壓力：13MPa
額定流量:28L/min
最大輸出扭矩：380NM

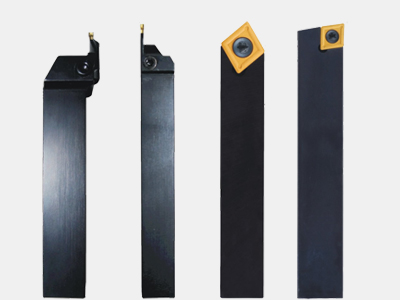

加工刀具

嵌入式刀具

刀柄材質：40Cr   刀片材質：硬質合金;
種類：切槽刀，法蘭面正刀、偏刀 ;

局部圖
