I系列內漲式法蘭端面加工機
沃爾特內漲式法蘭端面加工機(內漲式坡口機,法蘭加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設...
- 型號： I
- 應用：法蘭加工
- 工序：面加工
- 直徑： 2
- 驅動： 氣動,數控,液壓
- 標簽： 法蘭加工機 內漲式法蘭機
產品視頻
產品介紹
產品簡介
沃爾特內漲式法蘭端面加工機(內漲式坡口機,法蘭加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設計理念，每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接，安裝搶修工程，為現場施工提供了更高的安全保障和更高的生產效率。
產品特點
1、內漲式牢固的結構安裝，可加工管道或各類法蘭，直徑范圍:50~3000mm；
2、在線安裝，同心度、平面度易于調節，高剛性支撐，保證加工精度；
3、進刀座360度可調，滿足各類法蘭加工，如八角墊環、 槽加工；
4、軸向、徑向進刀均可自由調整、控制；
5、壓腳模塊化設計，可進行組合、變換；
6、液壓系統發熱量小、油耗低；
7、液壓、數控、氣動驅動，使用范圍更廣泛；
技術參數
| 型號 | 裝夾范圍 | 加工范圍 | 刀具行程 | 轉速 | 重量 | |||
| 電動 | 液壓 | 氣動 | 數控 | |||||
| I24 | YI24 | QI24 | SI24 | 200-550 | 200-610 | 50 | 0-42 | 160 |
| I36 | YI36 | QI36 | SI36 | 508-914 | 508-1016 | 50 | 0-33 | 310 |
| I40 | YI40 | QI40 | SI40 | 400-1420 | 400-1420 | 50 | 0-33 | 419 |
| I60 | YI60 | QI60 | SI60 | 1140-1900 | 1140-2000 | 50 | 0-22 | 980 |

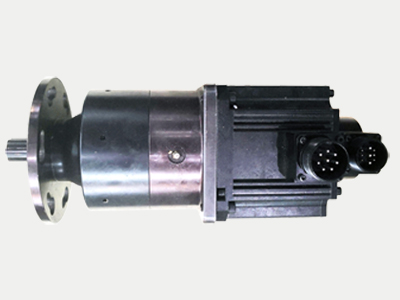

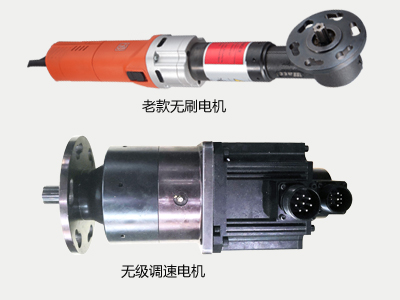

動力選擇
 | 電動式： |

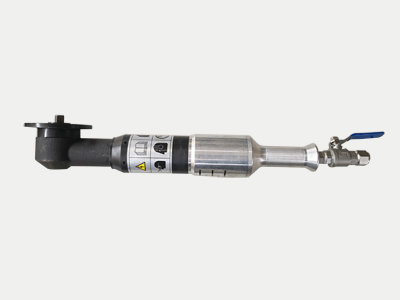

 | 氣動式: 壓力：1500-3000L/min@0.63-0.8Mpa 功率：2HP，3HP或4HP |
 | 數控式: |

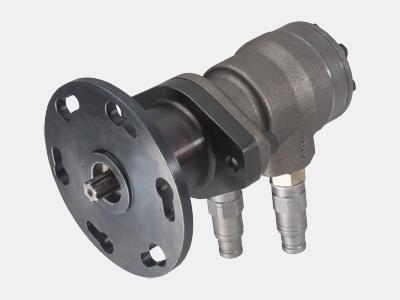

 | 液壓式: |
加工刀具

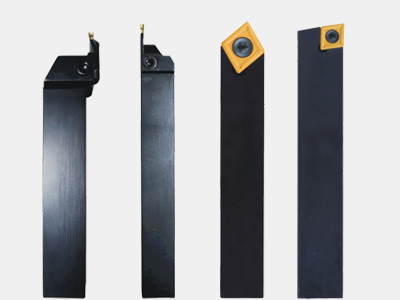

 | 嵌入式刀具 刀柄材質：40Cr 刀片材質：硬質合金; 種類：切槽刀，法蘭面正刀、偏刀 ; |

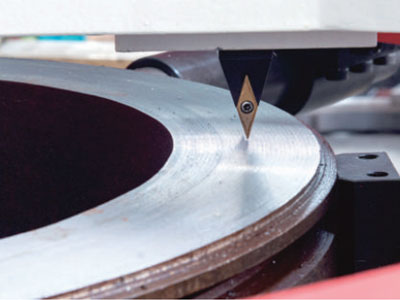

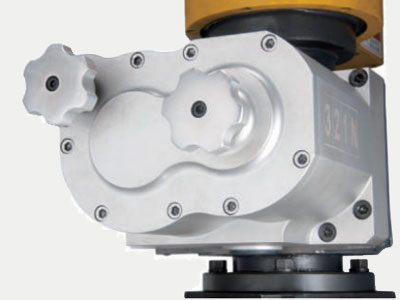

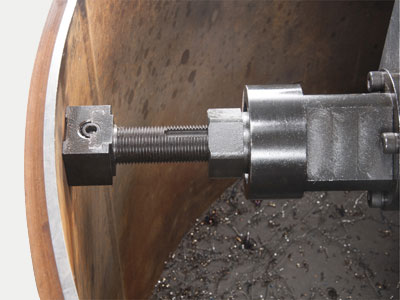

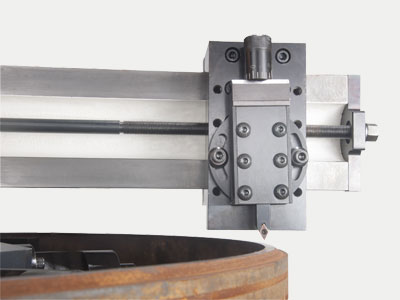

產品局部圖
|
|
|
|
相關產品

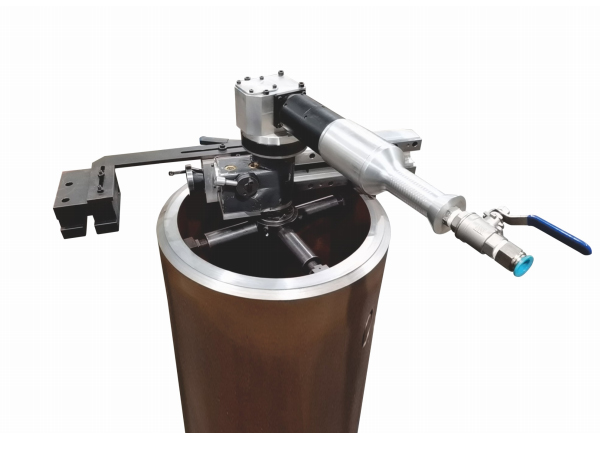

I-II系列內漲式法蘭端面加工機
I-II系列內漲式法蘭端面加工機，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線...

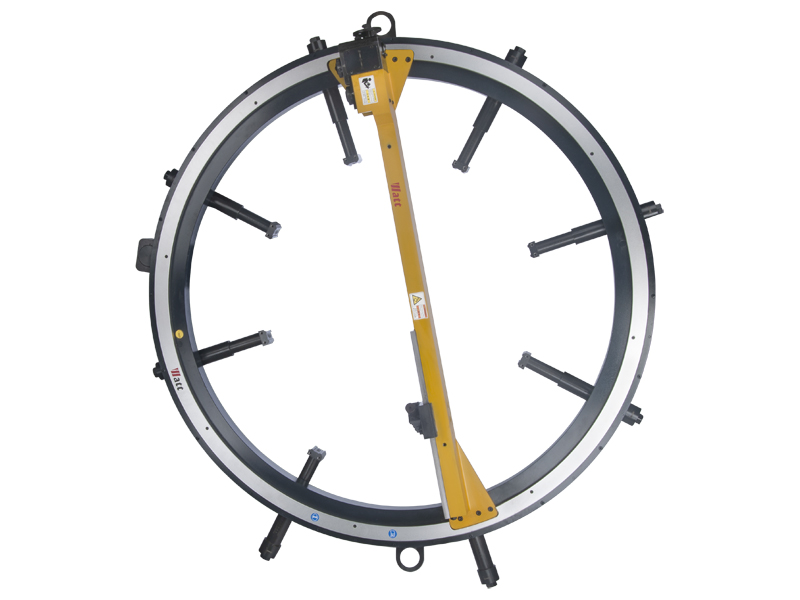

O系列外卡式法蘭端面加工機
