產品簡介
沃爾特W系列超大范圍管道切割坡口機,是針對厚壁管、大直徑等重型管道的切割坡口加工，以及法蘭面加工而研發的一種便攜式機床。總共8個型號，切屑管徑范圍：305mm-3050mm,單個型號切削直徑跨度為12英寸。機體同樣為對開式圓環結構，拆分和組合非常便捷，可安裝于管線的任何位置。本系列產品以其超大加工范圍，超強切削能力，在核電，熱能，石油，天然氣和造船等行業管道和法蘭的檢修工程和安裝現場得到了廣泛應用，深受廣大用戶認可。
產品特點
1、安裝于管子外壁，多點夾緊;
2、一次裝夾，切割和坡口同時進行;
3、完全的冷切割方式，不改變管子材質;
4、自動進刀，無須手動調整，高效率，高品質;
5、機體為對開式圓環結構，可分為兩瓣，安裝于管線的任何位置，快捷方便;
6、適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬管材的切割坡口加工;
7、可根據客戶要求加工不同形式的坡口："U"單"V"雙"V"及"J"型;
8、加工范圍更廣：管子直徑從12寸到96寸，均可選型加工;
9、可選驅動方式：電動式，氣動式,數控式，液壓式；
10、雙驅動或多驅動接口，滿足大型或重型管道加工要求
加工功能
1、管道切斷
2、管端內、外坡口
3、管端平口
4、同時切斷坡口
5、復合坡口
6、鏜內孔
7、管外壁修復
8、加工法蘭面
9、車槽
坡口類型
坡口類型及坡口角度，以及加工管道材質，請訂購前申明
型號 | 加工范圍 | 切削壁厚 | 刀盤轉速 | |||||
| 電動 | 氣動 | 數控 | 液壓 | 外徑 | OD (inch) | 單刀 | 疊刀 | |
W24 | QW24 | SW24 | YW24 | Ф305-610 | 12"～24" | ≤25 | ≤110 | 14 |
W36 | QW36 | SW36 | YW36 | Ф610～914 | 24"～36" | ≤25 | ≤110 | 11 |
W48 | QW48 | SW48 | YW48 | Ф914～1220 | 36"～48" | ≤25 | ≤110 | 9 |
W60 | QW60 | SW60 | YW48 | Ф1220～1524 | 48"～60" | ≤25 | ≤110 | 5 |
W72 | QW72 | SW72 | YW72 | Ф1524～1829 | 60"～72" | ≤25 | ≤110 | 4 |
W84 | QW84 | SW84 | YW84 | Ф1829～2134 | 72"～84" | ≤25 | ≤110 | 4 |
W96 | QW96 | SW96 | YW96 | Ф2134～2438 | 84"～96" | ≤25 | ≤110 | 3 |
 | |||

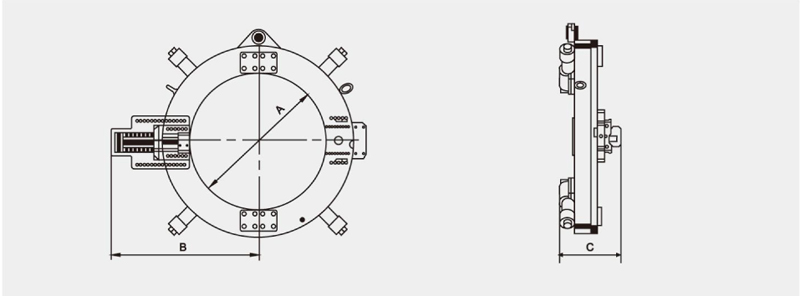

| 型號 | A(mm) | B (mm) | C（mm） |
W24 | 630 | 678 | 292 |
W36 | 930 | 833 | 292 |
W48 | 1240 | 983 | 302 |
W60 | 1540 | 1133 | 302 |
W72 | 1850 | 1293 | 302 |
W84 | 2150 | 1438 | 302 |
W96 | 2460 | 1593 | 302 |
