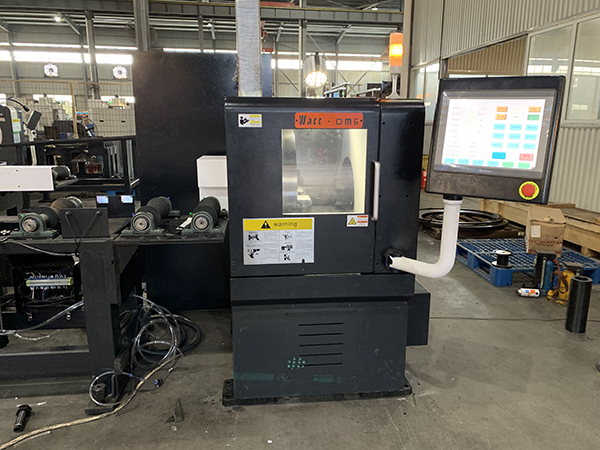

OM系列數控式高速管道切割坡口機
OM系列數控式高速管道切割坡口機，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的高效型管道切割坡口數控加工中心。采用自主研發的數控系統，伺服電機驅動，雙...
- 型號：OM
- 應用：管道加工
- 工序：切割+坡口
- 直徑： Φ50-914mm
- 驅動： 數控
- 標簽： 管道切割坡口機 管道坡口機
產品視頻
產品介紹
產品概述
OM系列數控式高速管道切割坡口機，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的高效型管道切割坡口數控加工中心。采用自主研發的數控系統，伺服電機驅動，雙液壓夾緊系統，自動對中，可對各種等級的碳鋼、不銹鋼、合金鋼鋼管進行定長切割，管端坡口等管道預制加工。其加工速度快，精度高，坡口質量好，易于操控，適用于石油、化工、天然氣、核電等行業管道切削加工。可選配管道自動定長系統，也可與物流系統組合，便于形成高效的流水線作業，是各種管道預制加工的關鍵設備。
產品特點
1、完全的冷切割方式，不改變管子材質；
2、高速切割加工，加工類型和切削速度由程序控制；
3、中空式雙向液壓夾緊系統，自動對中，自動夾緊；
4、內置循環水冷系統，提高刀具和機床的使用壽命；
5、首次對刀，后續可自動記憶刀具位置，輕松設置刀補；
6、進刀系統采用獨立伺服電機驅動，實現聯動或獨立進退刀；
7、同時切割和坡口，也可單切斷，單坡口，或切斷同時雙面坡口；
8、可加工的切割坡口形式：U型，V型，J型以及雙V型和復合型；
9、獨創數控系統，填空式人機對話，參數預設，讓一切變得更簡單；
10、主機自帶升降系統,完美適應不同直徑規格的管道在同一物流線上使用;
加工功能：
1、管道切斷 ；
2、管端坡口；
3、管端平口；
4、同時切斷坡口；
5、復合坡口；
6、鏜孔；
7、車槽

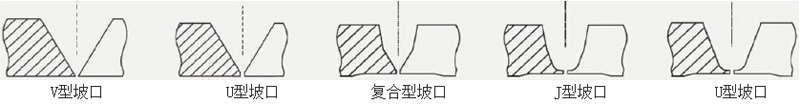

坡口類型：
V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口
坡口類型及坡口角度，以及加工管道材質，請訂購前申明
技術參數：
| 型號 | 加工范圍 | 加工壁厚 | 刀盤轉速 | 功率 | ||||
| OD mm | 單刀 | 多刀 | rpm | 主軸 | 夾緊 | 升降 | 進刀 | |
| OM6 | 33-168 | 4-25 | 50 | 0-100 | 4.5 | 2.2 | 0.55 | 2.0 |
| OM12 | 50-325 | 4-25 | 50 | 0-50 | 5.5 | 2.2 | 0.55 | 2.0 |
| OM18 | 130-450 | 5-25 | 50 | 0-42 | 7.5 | 2.2 | 0.55 | 2.0 |
| OM24 | 323-610 | 5-25 | 50 | 0-35 | 11 | 2.2 | 1.5 | 2.0 |
| OM30 | 480-762 | 6-25 | 50 | 0-25 | 11 | 2.2 | 1.5 | 2.0 |
| OM36 | 580-865 | 6-25 | 50 | 0-25 | 11 | 2.2 | 1.5 | 2.0 |
相關技術參數僅供參考，不作為最終交貨標準
其他參數：
電源要求：380V,50-60Hz,3P
升降行程：200mm
最短下料尺寸：300mm
刀具：采用成型坡口刀
刀塔數量：2刀位或4刀位
坡口角度誤差：±0.5
垂直度誤差：±0.5mm/300mm（管子直徑）

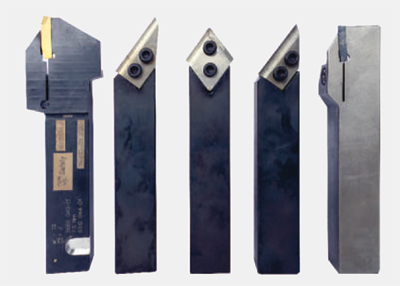

加工刀具：
 | 嵌入式刀具 刀柄材質：40Cr 刀片材質：硬質合金， 種 類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀 角 度：0度，30度，37.5度，雙面30度，37.5+10度 |
料輸送系統.jpg) | .jpg) |
| 管道進料輸送系統 | 管道出料輸送系統 |
.jpg) | .jpg) |
| 管道定長輸送系統 | 管道換向輸送系統 |
按需定制配套物流系統，一切從滿足用戶需求出發。自動進給或手動進給可選，輥架長度和尺寸大小按需定制

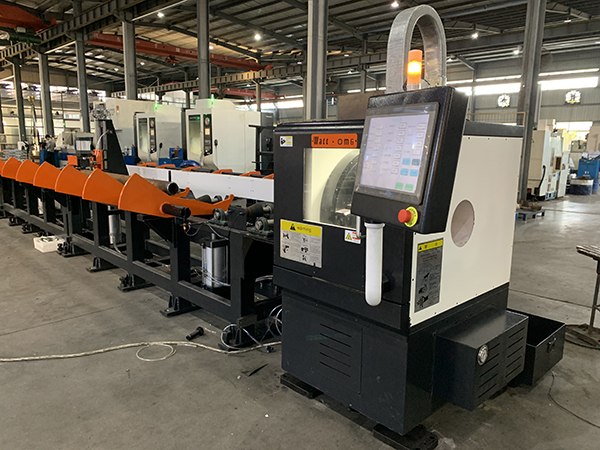

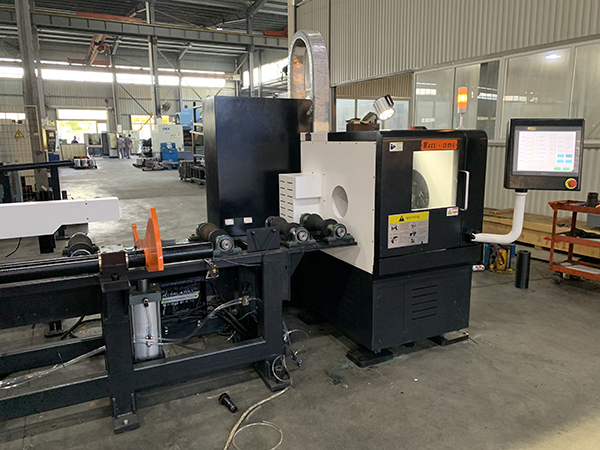

現場圖：
場圖01.jpg "OM-現場圖01.jpg")
場圖02.jpg "OM-現場圖02.jpg")
場圖03.jpg "OM-現場圖03.jpg")
相關產品
OM系列數控式高速管道切割坡口機
OM系列數控式高速管道切割坡口機，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的高效型管道切...
N系列數控式高速管道切割坡口一體機
N系列數控式高速管道切割坡口一體機(坡口機)，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的...

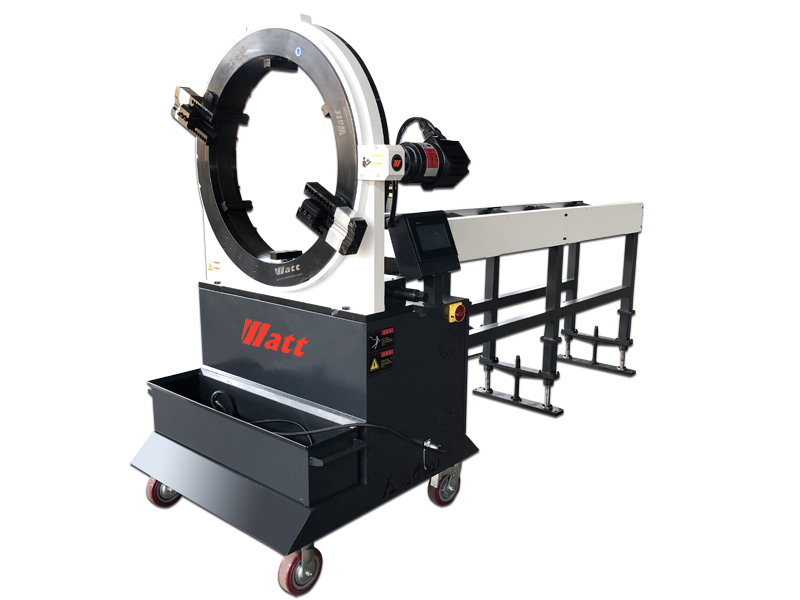

D系列移動臺式管子切割坡口機
沃爾特D系列移動臺式管道切割坡口機，針對中小批量管道預制加工研發的切割坡口一體機，是一臺可移動式經濟...

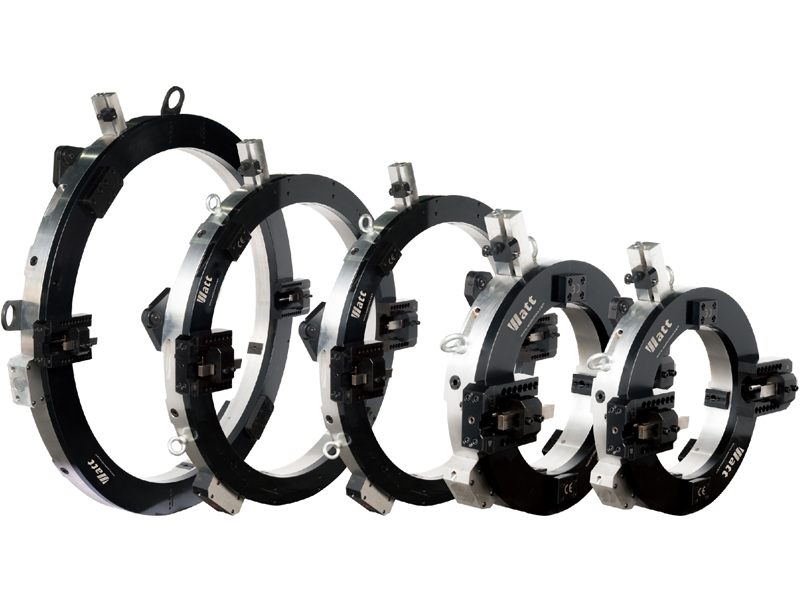

L系列外部安裝式管道切割坡口機
