產品介紹
產品簡介
C系列外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作簡單，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器、電廠等行業中，單管和排管的坡口機加工。
產品特點
1、加工管徑范圍廣；
2、鋁合金機身，適宜高空作業；
3、管外壁定位安裝，自動定心，手動進刀；
4、可選配專用刀具可加工內螺紋管道；
5、電動和氣動兩種驅動方式可選；
加工功能
1、管端坡口
2、管端平口
3、內坡口

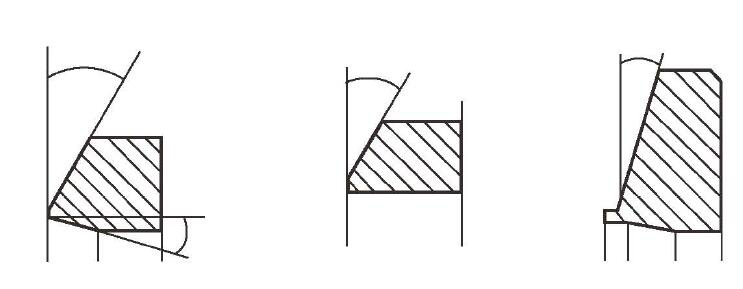

坡口類型
| 型號 | 加工范圍 | 坡口壁厚 | 進刀行程 | 刀盤轉速 | 重量 | 尺寸 mm | |
| 電動 | 氣動 | ||||||
C53 | QC53 | 0.31''-2.08'' | 8mm | 11 mm | 0-58 | 25 | 654x180x41 |
C63 | QC63 | Ф20～63 | 12mm | 11 mm | 0-55 | 30 | 669x193x52 |
C73 | QC73 | Ф25～73 | 12 mm | 11 mm | 0-54 | 35 | 675x193x55 |
C83 | QC83 | Ф30～83 | 12mm | 11 mm | 0-43 | 41 | 679x193x59 |
C108 | QC108 | Ф50～108 | 12mm | 11 mm | 0-42 | 47 | 681x240x69 |
驅動參數：
氣動式：馬達壓力0.8-1.0Mpa,耗氣量500-3500L/min
電動式：電機1.5KW 220V 50HZ 6檔固定調速
| 序號/型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
C53 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ53 |
C63 | Φ20 | Φ22 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ54 | Φ57 | Φ60 | Φ63 | |||
C73 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | |||
C83 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | |
C108 | Φ50 | Φ54 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | Φ89 | Φ95 | Φ108 |
一種規格漲緊夾頭適配唯一管徑，隨機標配四種規格漲緊夾頭，如需更多規格，購買前請聲明
| 電動式： 源供應方便，性能穩定，應用廣泛 電源要求：220-230V 1PH 50/60HZ 功率：1.43KW | 氣動式: 安全防爆，性能穩定，便于維護 氣源要求：1500-2000L/min@0.63-0.8Mpa 功率：2HP |

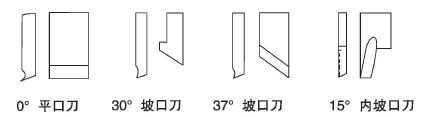

加工刀具
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

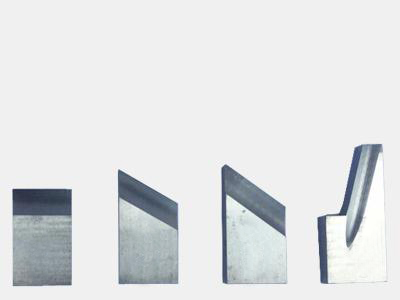

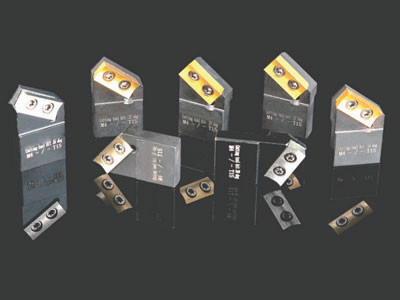

| 1、一體成型刀具 一體式設計，可通過磨刀，循環使用 材質：M42和 M35 | 2、嵌入式刀具 一種規格刀片，不同角度的刀托，無須磨刀，更高性價比 刀托材質：40Cr 刀片材質：金屬陶瓷或硬質合金 |
 |  |

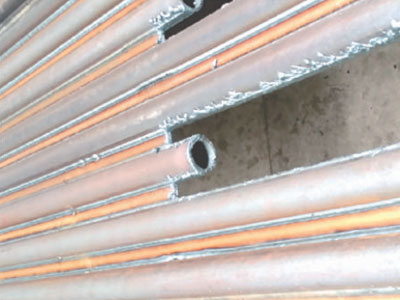

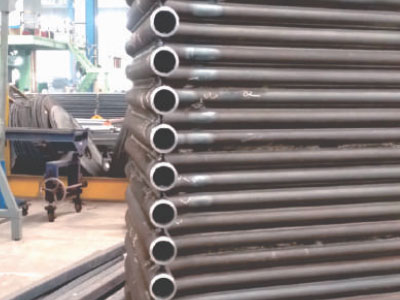

產品應用
